Equips de Mesura i Monitoratge de la Xarxa

A més de la infraestructura de xarxa, el projecte ELEGANT inclou una sèrie d’elements d’instrumentació destinats a tasques de mesura i monitoratge, orientats a caracteritzar el comportament de la xarxa i verificar-ne el funcionament òptim. Aquests equips es divideixen en dues categories principals:

Equipament de Laboratori Fix

L’equipament de laboratori del projecte ELEGANT permet una anàlisi detallada del comportament de la xarxa mitjançant la generació i captura de senyals 5G. Inclou un generador vectorial de senyal d’alta freqüència (fins a 44 GHz) amb capacitat MIMO i un oscil·loscopi-analitzador de senyals capaç de mesurar fins a 40 GSa/s. Aquests instruments són essencials per a la validació prèvia en entorns controlats i per a proves avançades de rendiment radioelèctric.

Equipament Mòbil

Per a escenaris de prova en condicions reals, ELEGANT inclou terminals mòbils i CPEs capaços d’operar tant en bandes FR1 com FR2. Entre aquests hi ha terminals Crosscall amb el programari QualiPoc per a la banda 5G n40, un Samsung Galaxy S24+ adaptat per a la connectivitat n258 (ones mil·limètriques), i un CPE Quectel per a proves estacionàries de doble banda. Aquests dispositius permeten mesurar la cobertura, la connectivitat i el rendiment en entorns de camp i de recerca.

Equipament de Laboratori Fix

El projecte ELEGANT inclou instrumentació d’alt nivell per a la generació i anàlisi de senyals 5G tant en les bandes FR1 com FR2:

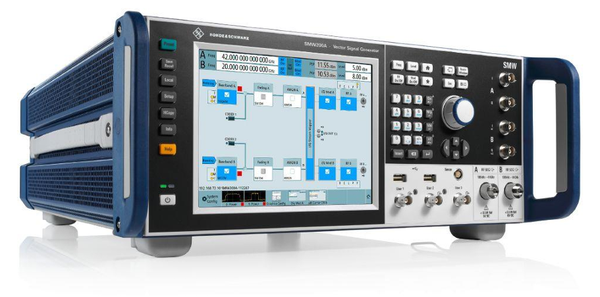

  • El generador vectorial de senyal R&S® SMW200A opera en un rang de freqüència de 100 kHz a 44 GHz. Genera senyals I/Q amb una amplada de banda de fins a 2 GHz, admet múltiples estàndards (5G NR Releases 15, 16 i 17) i permet la simulació de canals amb configuracions 2x2 MIMO. Aquesta flexibilitat el fa ideal per reproduir escenaris de propagació complexos i per a proves avançades de rendiment radioelèctric.

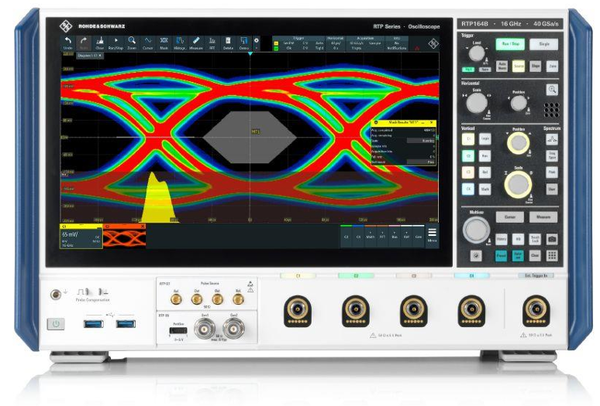

  • L’analitzador de senyals i oscil·loscopi digital R&S® RTP ofereix una amplada de banda de fins a 16 GHz per canal i una taxa de mostreig de 40 GSa/s. Pot realitzar mesures complexes com ara demodulació en temps real, proves MIMO, diagrames d’ulls i anàlisi de senyals RF. Amb mòduls externs, l’anàlisi es pot estendre fins a 44 GHz, convertint-lo en una eina clau per a entorns de recerca en 5G i B5G.

Equipament Mòbil per a la Prova de Xarxa

Per monitorar i avaluar la xarxa 5G en escenaris reals, ELEGANT inclou terminals i CPEs capaços d’operar en les bandes FR1 i FR2. Cal destacar que per a la FR2 (banda n258), actualment no hi ha terminals comercials disponibles al mercat europeu, per la qual cosa l’equipament disponible és experimental i destinat a usos de recerca.

  • Bandes FR1

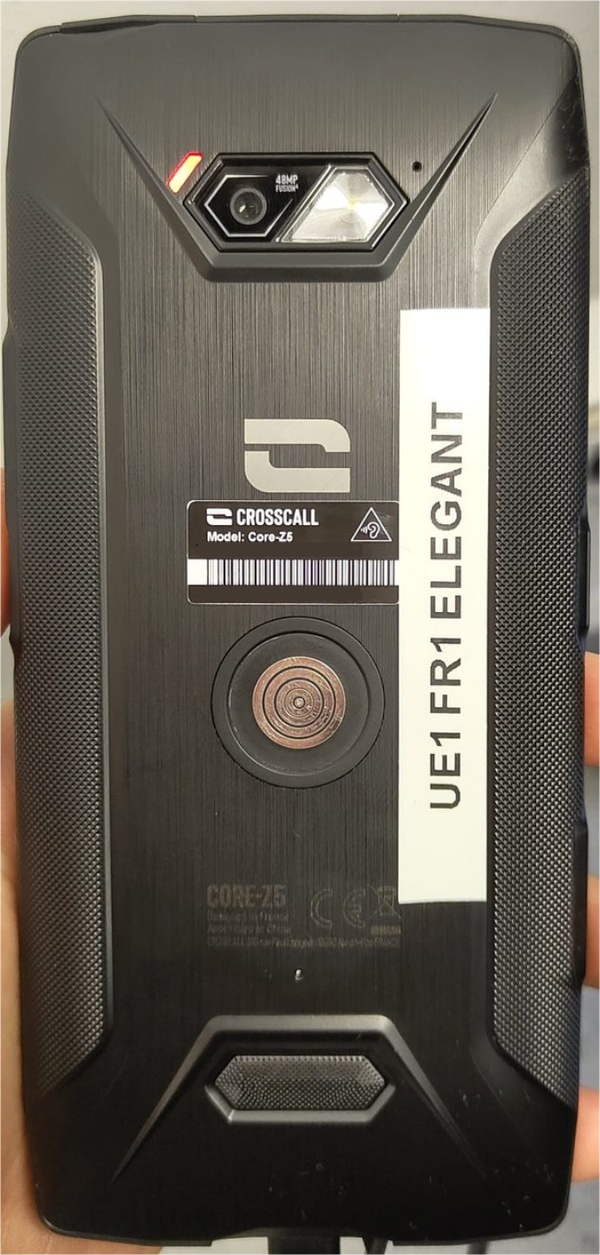

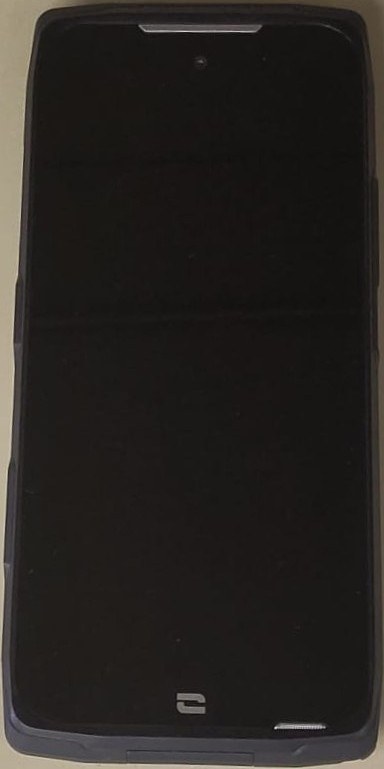

Per a aquesta banda, s’utilitzen sis terminals Crosscall Core-Z5 (tres per campus), equipats amb el programari QualiPoc de Rohde & Schwarz. Aquests dispositius són compatibles amb la banda 5G n40 així com amb 4G, 3G i 2G, permetent proves de connectivitat, cobertura i rendiment en diverses tecnologies de xarxa. Són especialment útils per a l’anàlisi de xarxa en mobilitat o en entorns exteriors complexos.

  • Bandes FR2

Tot i les limitacions actuals del mercat, només s’ha incorporat un dispositiu capaç d’operar a la banda n258 (FR2):

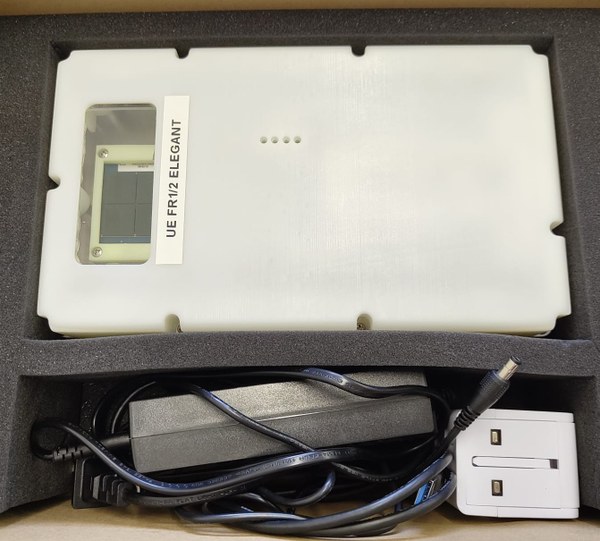

    • Un Quectel RG530F-EU, un CPE de recerca capaç d’operar simultàniament a n40 (FR1) i n258 (FR2) en mode SA. El principal inconvenient és que no és un terminal mòbil convencional: requereix alimentació externa i no disposa d’interfície gràfica, ja que opera mitjançant comandes AT. Tot i això, és molt útil per a proves estacionàries de laboratori.
