Evolution of infrastructure (ultra low Latency) and Expanded mobile system (mmWave) towards 6G-AI NeTworks

Xarxa de Transport

En aquest apartat es detallen les configuracions i imatges de tota la infraestructura de transport de la xarxa. Primer, es presenta un esquema general que il·lustra de manera simplificada l'arquitectura de transport del projecte. A continuació, s’expliquen de forma més específica tots els components clau de la xarxa, com els ROADM, les connexions de fibra òptica, els routers, i els switches de capa 2 i capa 3, que permeten el transport eficient del senyal entre els diferents elements.

A més, també cal mencionar que la connexió de sortida a Internet, es realitza a través de UPCnet mitjançant el seu router dedicat.

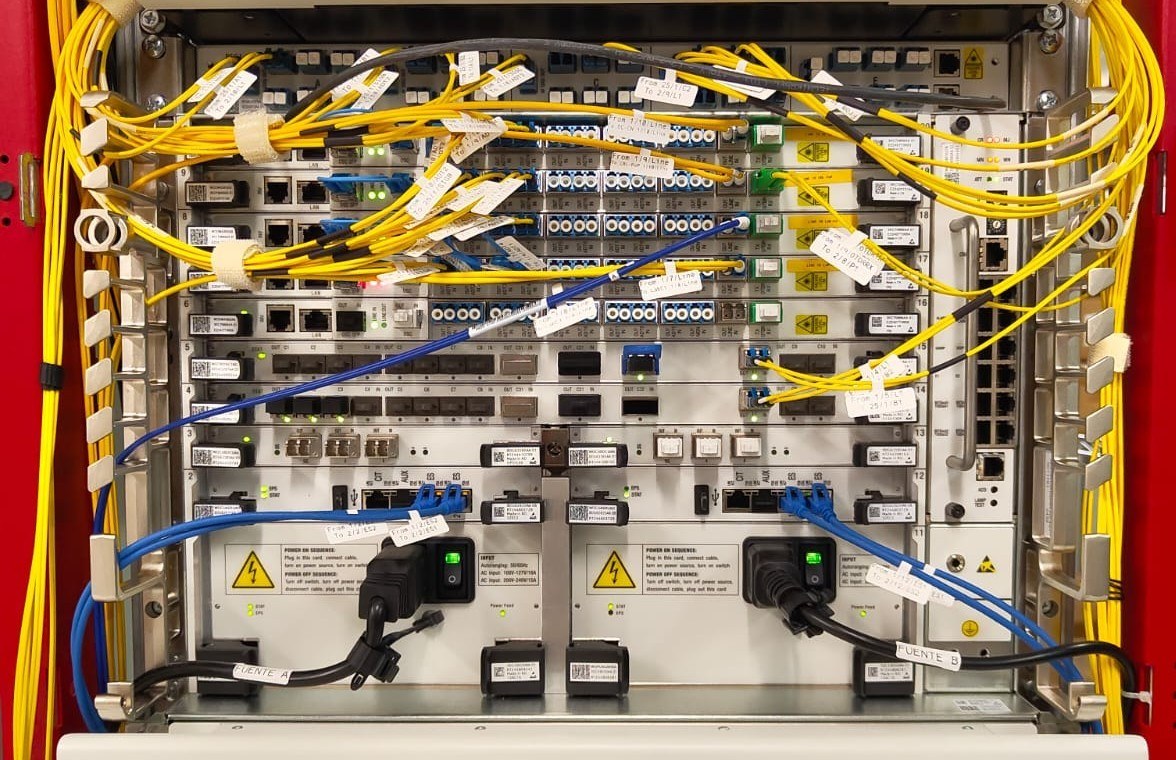

Nokia 1830 PSS 16II

  • Capacitat: Fins a 16 slots per targetes òptiques (xponders, WSS, mux/demux, etc.).

  • Característiques destacades:

    • Major capacitat de commutació òptica.

    • Ideal per escenaris on cal molta flexibilitat i amplada de banda.

    • Pot acollir més canals i interfícies avançades (per ex. més WSS per ROADM reconfigurable).

    • Admet reconfiguració dinàmica de canals i protecció òptica.

Nokia 1830 PSS 8

  • Capacitat: Fins a 8 slots, la meitat que el PSS-16II

  • Característiques destacades:

    • Mida més reduïda i menor consum.

    • Encara compatible amb les mateixes targetes funcionals (WSS, xponder), però en menor quantitat.

    • Utilitzat quan es requereix funcionalitat ROADM però no tanta capacitat.

Nokia 7250 IXR

És un router IP/MPLS de nivell operadora, preparat per integrar xarxes d’alta capacitat amb serveis diferenciats.

  • Funció principal: Enrutament IP, segmentació de tràfic i gestió de protocols de transport (MPLS, QoS, VRF).

  • Utilització: S’utilitza com a node d’enllaç entre la xarxa òptica i la xarxa IP/Internet o serveis de Core.

FS Layer 3 Switch NC8200-4TD

És un switch de capa 3 modular d'alt rendiment.

  • Funció principal: Switching i routing dins del centre de dades o entre segments de la xarxa.

  • Característiques: Suport per BGP/OSPF, VLANs, VRFs i enrutament estàtic/dinàmic.

FS Layer 2 Switch N5860-48SC

És un switch de capa 2 amb alta densitat de ports SFP+.

  • Funció principal: Commutació Ethernet simple (sense routing).

  • Ús: Connexió de dispositius òptics com ROADM, BBU o altres switches dins d’una topologia local.
